3. Изучение нового учебного материала (способов действий). Цели для преподавателя: - обеспечить понимание планируемого результата деятельности, основных путей его достижения; -способствовать развитию познавательных способностей обучающихся, посредством организации самостоятельной работы. Цели для обучающихся: - рассмотреть программное обеспечение; - познакомиться с моделями сетей; Цели этапа занятия достигаются посредством: - обеспечения понимания планируемого результата деятельности, основных путей его достижения; - определения критериев, позволяющих обучающимся самостоятельно определять степень достижения запланированного результата; - организации активной самостоятельной деятельности обучающихся по написанию лекции во время занятия.
| 3. Теоретическая часть. Занятие №2. Программное обеспечение сетей ЭВМ. Модели сетей С точки зрения организации взаимодействия компьютеров, сети делят на одноранговые (Peer-to-Peer Network) и с выделенным сервером (Dedicated Server Network). Одноранговые сети Все компьютеры одноранговой сети равноправны. Любой пользователь сети может получить доступ к данным, хранящимся на любом компьютере. Одноранговые сети могут быть организованы с помощью таких операционных систем, как LANtastic, windows'3.11, Novell Netware Lite. Указанные программы работают как с DOS, так и с windows. Одноранговые сети могут быть организованы также на базе всех современных 32-разрядных операционных систем - windows 9x\ME\2k, windows NT workstation версии, OS/2) и некоторых других. Достоинства одноранговых сетей: Наиболее просты в установке и эксплуатации. Операционные системы DOS и windows обладают всеми необходимыми функциями, позволяющими строить одноранговую сеть. Недостатки: В условиях одноранговых сетей затруднено решение вопросов защиты информации. Поэтому такой способ организации сети используется для сетей с небольшим количеством компьютеров и там, где вопрос защиты данных не является принципиальным. Иерархические сети В иерархической сети при установке сети заранее выделяются один или несколько компьютеров, управляющих обменом данных по сети и распределением ресурсов. Такой компьютер называют сервером. Любой компьютер, имеющий доступ к услугам сервера называют клиентом сети или рабочей станцией. Сервер в иерархических сетях - это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Поэтому иерархические сети иногда называются сетями с выделенным сервером. Серверы обычно представляют собой высокопроизводительные компьютеры, возможно, с несколькими параллельно работающими процессорами, с винчестерами большой емкости, с высокоскоростной сетевой картой (100 Мбит/с и более). Иерархическая модель сети является наиболее предпочтительной, так как позволяет создать наиболее устойчивую структуру сети и более рационально распределить ресурсы. Также достоинством иерархической сети является более высокий уровень защиты данных. К недостаткам иерархической сети, по сравнению с одноранговыми сетями, относятся: Необходимость дополнительной ОС для сервера. Более высокая сложность установки и модернизации сети. Необходимость выделения отдельного компьютера в качестве сервера. Две технологии использования сервера Различают две технологии использования сервера: технологию файл-сервера и архитектуру клиент-сервер. В первой модели используется файловый сервер, на котором хранится большинство программ и данных. По требованию пользователя ему пересылаются необходимая программа и данные. Обработка информации выполняется на рабочей станции. В системах с архитектурой клиент-сервер обмен данными осуществляется между приложением-клиентом (front-end) и приложением-сервером (back-end). Хранение данных и их обработка производится на мощном сервере, который выполняет также контроль за доступом к ресурсам и данным. Рабочая станция получает только результаты запроса. Разработчики приложений по обработке информации обычно используют эту технологию. Использование больших по объему и сложных приложений привело к развитию многоуровневой, в первую очередь трехуровневой архитектуры с размещением данных на отдельном сервере базы данных (БД). Все обращения к базе данных идут через сервер приложений, где они объединяются. Требования к организации сети Основными требованиями, которым должна удовлетворять организация ИВС, являются следующие: Открытость - возможность включения дополнительных абонентских, ассоциативных ЭВМ, а также линий (каналов) связи без изменения технических и программных средств существующих компонентов сети. Кроме того, любые две ЭВМ должны взаимодействовать между собой, несмотря на различие в конструкции, производительности, месте изготовления, функциональном назначении. Гибкость - сохранение работоспособности при изменении структуры в результате выхода из строя ЭВМ или линии связи. Эффективность - обеспечение требуемого качества обслуживания пользователей при минимальных затратах. Модель OSI

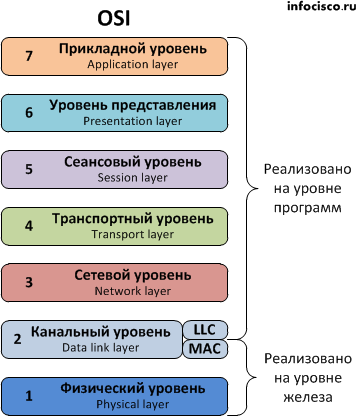

 Международной организацией стандартов утверждены определённые требования к организации взаимодействия между системами сети. Эти требования получили название OSI (Open System Interconnection) - "эталонная модель взаимодействия открытых систем". Согласно требованиям эталонной модели, каждая система сети должна осуществлять взаимодействие посредствам передачи кадра данных. Согласно модели OSI образование и передача кадра осуществляется с помощью 7-ми последовательных действий, получивших название "уровень обработки". Основная идея этой модели заключается в том, что каждому уровню отводится конкретная ролью в том числе и транспортной среде. Благодаря этому общая задача передачи данных расчленяется на отдельные легко обозримые задачи. Так как пользователи нуждаются в эффективном управлении, система вычислительной сети представляется как комплексное строение, которое координирует взаимодействие задач пользователей. Отдельные уровни базовой модели проходят в направлении вниз от источника данных (от уровня 7 к уровню 1) и в направлении вверх от приемника данных (от уровня 1 к уровню 7). Пользовательские данные передаются в нижерасположенный уровень вместе со специфическим для уровня заголовком до тех пор, пока не будет достигнут последний уровень. На приемной стороне поступающие данные анализируются и, по мере надобности, передаются далее в вышерасположенный уровень, пока информация не будет передана в пользовательский прикладной уровень. Уровень 1. Физический. На физическом уровне определяются электрические, механические, функциональные и процедурные параметры для физической связи в системах. Физическая связь и неразрывная с ней эксплуатационная готовность являются основной функцией 1-го уровня. Стандарты физического уровня включают рекомендации V.24 МККТТ (CCITT), EIA rS232 и Х.21. Стандарт ISDN ( Integrated Services Digital Network) в будущем сыграет определяющую роль для функций передачи данных. В качестве среды передачи данных используют трехжильный медный провод (экранированная витая пара), коаксиальный кабель, оптоволоконный проводник и радиорелейную линию. Уровень 2. Канальный. Канальный уровень формирует из данных, передаваемых 1-м уровнем, так называемые "кадры", последовательности кадров. На этом уровне осуществляются управление доступом к передающей среде, используемой несколькими ЭВМ, синхронизация, обнаружение и исправление ошибок. Уровень 3. Сетевой. Сетевой уровень устанавливает связь в вычислительной сети между двумя абонентами. Соединение происходит благодаря функциям маршрутизации, которые требуют наличия сетевого адреса в пакете. Сетевой уровень должен также обеспечивать обработку ошибок, мультиплексирование, управление потоками данных. Самый известный стандарт, относящийся к этому уровню, - рекомендация Х.25 МККТТ (для сетей общего пользования с коммутацией пакетов). Уровень 4. Транспортный. Транспортный уровень поддерживает непрерывную передачу данных между двумя взаимодействующими друг с другом пользовательскими процессами. Качество транспортировки, безошибочность передачи, независимость вычислительных сетей, сервис транспортировки из конца в конец, минимизация затрат и адресация связи гарантируют непрерывную и безошибочную передачу данных. Уровень 5. Сеансовый. Сеансовый уровень координирует прием, передачу и выдачу одного сеанса связи. Для координации необходимы контроль рабочих параметров, управление потоками данных промежуточных накопителей и диалоговый контроль, гарантирующий передачу, имеющихся в распоряжении данных. Кроме того, сеансовый уровень содержит дополнительно функции управления паролями, подсчета платы за пользование ресурсами сети, управления диалогом, синхронизации и отмены связи в сеансе передачи после сбоя вследствие ошибок в нижерасположенных уровнях. Уровень 6. Представления данных. Уровень представления данных предназначен для интерпретации данных; а также подготовки данных для пользовательского прикладного уровня. На этом уровне происходит преобразование данных из кадров, используемых для передачи данных в экранный формат или формат для печатающих устройств оконечной системы. Уровень 7. Прикладной. В прикладном уровне необходимо предоставить в распоряжение пользователей уже переработанную информацию. С этим может справиться системное и пользовательское прикладное программное обеспечение. Компоненты компьютерной сети Для организации компьютерной сети необходимо наличие: Сетевое ПО Сеть — ничто без программного обеспечения. Программное обеспечение (ПО) вычислительных сетей обеспечивает организацию коллективного доступа к вычислительным и информационным ресурсам сети, динамическое распределение и перераспределение ресурсов сети с целью повышения оперативности обработки информации и максимальной загрузки аппаратных средств, а также в случае отказа и выхода из строя отдельных технических средств и т.д. Подобно земной коре, сетевое ПО состоит из слоев. Одни из них «толще», другие "тоньше", но все работают как единое целое. Каждый слой сетевого программного обеспечения нацелен на решение той или иной конкретной задачи. Программное обеспечение вычислительных сетей включает три основных уровней: V общее программное обеспечение, образуемое базовым ПО отдельных ЭВМ, входящих в состав сети; V специальное программное обеспечение, образованное прикладными программными средствами, отражающими специфику предметной области пользователей при реализации задач управления; V системное сетевое программное обеспечение, представляющее комплекс программных средств, поддерживающих и координирующих взаимодействие всех ресурсов вычислительной сети как единой системы. Разумеется, любая слоистая структура нуждается в фундаменте, как земная кора в магме, а многослойное программное обеспечение, образующее сетевую среду для коллективной деятельности, базируется на операционной системе. Операционная система сети включает в себя набор управляющих и обслуживающих программ, обеспечивающих: . межпрограммный метод доступа (возможность организации связи между отдельными прикладными программами комплекса, реализуемыми в различных узлах сети); . доступ отдельных прикладных программ к ресурсам сети (и в первую очередь к устройствам ввода-вывода); . синхронизацию работы прикладных программных средств в условиях их обращения к одному и тому же вычислительному ресурсу; . обмен информацией между программами с использованием сетевых "почтовых ящиков"; . выполнение команд оператора с терминала, подключенного к одному из узлов сети, на каком-либо устройстве, подключенном к другому удаленному узлу вычислительной сети; . удаленный ввод заданий, вводимых с любого терминала, и их выполнение на любой ЭВМ в пакетном или оперативном режиме; . обмен наборами данных (файлами) между ЭВМ сети; . доступ к файлам, хранимым в удаленных ЭВМ, и обработку этих файлов; . защиту данных и вычислительных ресурсов сети от несанкционированного доступа; . выдачу различного рода справок об использовании информационных, программных и технических ресурсов сети; . передачу текстовых сообщений с одного терминала пользователя на другие (электронная почта). Операционные системы (ОС) отвечают за выполнение основных функций любого компьютера, будь то мэйнфрейм или миникомпьютер, сетевой сервер или настольный ПК. Для пользователя работа и роль операционной системы наиболее заметна и важна; ведь клавиатура, мышь и интерфейс — единственные посредники при общении человека с приложениями и аппаратурой. С помощью операционной системы сети: . устанавливается последовательность решения задач пользователя; . задачи пользователя обеспечиваются необходимыми данными, хранящимися в различных узлах сети; . контролируется работоспособность аппаратных и программных средств сети; . обеспечивается плановое и оперативное распределение ресурсов в зависимости от возникающих потребностей различных пользователей вычислительной сети. Выполняемое с помощью операционной системы сети управление включает: планирование сроков и очередности получения и выдачи информации абонентам; распределение решаемых задач по ЭВМ сети; присвоение приоритетов задачам и выходным сообщениям; изменение конфигурации сети ЭВМ; распределение информационных вычислительных ресурсов сети для решения задач пользователя. Оперативное управление процессом обработки информации с помощью операционной системы сети помогает организовать: учет выполнения заданий (либо определить причины их невыполнения); выдачу справок о прохождении задач в сети; сбор данных о работах, выполняемых в сети, и т.д. По отношению к аппаратной части и приложениям операционная система выступает как диспетчер, ответственный за открытие и закрытие файлов, взаимодействие с сетью, перенос информации на диск и обратно, отображение информации на экране и ее обновление, наблюдение за коммуникационными портами и т. д. Операционная система защищает программы друг от друга, следит за запросами и обслуживает их, управляет использованием памяти и т.д. Операционные возможности ОС отдельных ЭВМ, входящих в состав вычислительной сети, поддерживают потребности пользователей во всех традиционных видах обслуживания: средствах автоматизации программирования и отладки, доступа к пакетам прикладных программ и информации локальных баз данных и т.д. Сетевые возможности — одна из обязанностей операционной системы. Существует два подхода к поддержке способностей компьютеров общаться друг с другом. Один из них — снабдить сетевыми средствами автономную операционную систему типа MS DOS. Второй, более современный подход — с самого начала встраивать средства поддержки сети в операционную систему и получать таким образом целостное решение. Такой подход реализован в системах Windows 95, Windows NT, OS/2, Novell NetWare, UNIX, в протоколах AppleTalk для Macintosh и в других ныне применяемых операционных системах. Операционные системы с сетевыми функциями представлены двумя не всегда различимыми разновидностями: серверными и клиентскими. Это вызвано различием возможностей и функций серверов и клиентов сети на базе ПК. Серверная операционная система концентрируется на управлении ресурсами, а клиентская — на удовлетворении потребностей владельца, то есть на выполнении заданий с максимальной скоростью и эффективностью. Выбор серверных операционных систем для корпоративных сетей на базе ПК весьма широк: Windows NT, OS/2, Novell NetWare, UNIX и Mac OS с сетевыми службами Apple Share и AppleTalk. Как правило, эти операционные системы способны функционировать и в качестве ПО клиента, и в качестве ПО сервера. Более того, часто существует «младшая» версия для настольных компьютеров. Такие программные продукты как Windows NT Workstation, OS/2 Workstation и ПО рабочей станции от NetWare, по существу, представляют собой несколько упрощенные версии своих «старших братьев», работающих на серверах.. Обсуждая клиентские или серверные операционные системы, нельзя не сказать о платформах. В компьютерном мире, как и в обычной жизни, под платформой понимается некое основание. В данном случае платформой называют либо аппаратуру, на которой функционирует операционная система, либо сочетание аппаратуры и аппаратно-зависимой операционной системы. OS/2, например, создавалась для процессоров компании Intel, хотя поначалу предназначалась и для процессоров PowerPC. Другие операционные системы, например, UNIX и Windows NT, являются переносимыми, то есть могут работать на платформах с разными процессорами. Сетевые операционные системы создаются для решения масштабных задач: они предназначены для управления и обслуживания массовых (нередко одновременных) запросов клиентов. Кроме того, сетевая операционная система отвечает за проверку учётных данных пользователя, его паролей и прав. К сетевым ОС предъявляются гораздо более высокие требования в отношении отказоустойчивости — ведь они должны гарантировать непрерывность работы и целостность доверенных им гигабайтов и даже терабайтов информации. Сетевая ОС управляет совместным использованием ресурсов, удаленным доступом, администрированием сети, почтовым обслуживанием и массой прочих составляющих бесперебойно функционирующей среды коллективной работы. Быстродействие сетевой ОС Сетевая операционная система должна работать с максимально возможной скоростью. Добиться этого удаётся посредством «трёх М»: многопоточности, многозадачности, многопроцессорности. Многопоточность Многопоточная обработка основана на том, что микропроцессор (в конечном счете, ответственный за все происходящее в компьютере) работает с невероятной скоростью, измеряемой крошечными единицами времени — тактами. Эти такты выполняются независимо от того, обрабатывает ли процессор какую- нибудь задачу или нет. При этом многие такты приходятся на время, когда процессор работает «вхолостую»: например, когда программа ждет, пока сравнительно медленный дисковый накопитель выдаст данные для дальнейшей обработки. При многопоточной обработке процесс (например, приложение — редактор текстов) подразделяется на отдельные составляющие, или потоки, каждый из которых выполняется микропроцессором по отдельности (см. рис. 1). Подразделение процесса на составляющие его потоки – функция самого приложения, а планирование потоков, то есть порядок предоставления им процессорного времени, осуществляется операционной системой. Точнее, именно так обстоит дело в системах типа Windows NT или OS/2, поддерживающих вытесняющую многозадачность. Рисунок 1. Многозадачность Многозадачность — одна из особенностей современных операционных систем от Windows 95 до Windows NT, OS/2 и UNIX, состоящая в их кажущейся способности одновременно выполнять несколько процессов. Эта способность создается благодаря высокой скорости работы процессора и его способности перемежать выделенные разным задачам интервалы времени (их называют квантами), не обязательно завершая выполнение одного процесса до начала другого . Существует два типа многозадачности: с вытеснением и без него (последнюю называют также кооперативной многозадачностью). В первом случае операционная система сама контролирует, кто, что и когда делает. Она способна отложить выполнение процесса (потока), если надо выделить время другому процессу, имеющему высший приоритет. В случае кооперативной многозадачности процессы сосуществуют на основе некоего «кодекса чести», сами, решая, когда им отдать процессор другому приложению. Многопроцессорность В сетях, где большие объемы трафика1 — норма, сетевая операционная система может еще успешнее справляться с многозадачностью, если поддерживает многопроцессорную обработку. Тогда она может поддерживать многие десятки или даже сотни процессоров и способна распределять рабочую нагрузку сервера среди них так, что множество процессов будут фактически выполняться одновременно, каждый на своем процессоре. Есть две разновидности много — процессорной обработки: асимметричная (Asymmetric Multiprocessing, ASMP) и симметричная (Symmetric Multiprocessing, SMP). При асимметричной обработке нагрузка распределяется между процессорами так, что один или несколько из них обслуживают только операционную систему, а остальные заняты только приложениями. При симметричной обработке любой процесс, требующий обработки, может быть поручен любому свободному процессору (см. рис. 3). В силу большей гибкости симметричной модели операционная система с поддержкой SMP обеспечивает два важных преимущества. Во-первых, повышается отказоустойчивость сети, так как любой процессор способен справиться с любой задачей, и потому отказ одного процессора не влечет за собой крах всей системы. Во-вторых, улучшается балансировка нагрузки, так как операционная система способна распределять ее среди процессоров равномерно и тем самым предотвращать появление узких мест из-за слишком частых обращений к одним процессорам и пренебрежения остальными. Сетевое программное обеспечение состоит из двух важнейших компонентов: 1) Сетевого программного обеспечения, устанавливаемого на компьютерах-клиентах. 2) Сетевого программного обеспечения, устанавливаемого на компьютерах-серверах. Сетевая операционная система связывает все компьютеры и периферийные устройства в сети, координирует функции всех компьютеров и периферийных устройств в сети, обеспечивает защищённый доступ к данным и периферийным устройствам в сети. ПримерысетевыхОС: Netware 3.11, Nowell Inc. LAN Server, IВМСогр. VINES 5.52, Banyan System Inc. windows NT Advanced Server 4.0, windows 2k Unix, Linux, FreeBSD Физическая среда передачи данных Определяет: 1) Cкорость передачи данных в сети; 2) Размер сети 3) Требуемый набор служб (передача данных, речи, мультимедиа и т.д.), который необходимо организовать. 4) Требования к уровню шумов и помехозащищенности; 5) Общую стоимость проекта, включающая покупку оборудования, монтаж и последующую эксплуатацию. Кабельный сегмент сети - цепочка отрезков кабелей, электрически соединенных друг с другом. Логический сегмент сети, или просто сегмент - группа узлов сети, имеющих непосредственный доступ друг к другу на уровне пакетов канального уровня. В интеллектуальных хабах Ethernet группы портов могут объединяться в логические сегменты для изоляции их трафика от других сегментов в целях повышения производительности и защиты. Коммутирующие устройства предназначены для связи сегментов сети. Концентратор- хаб (Hub) - устройство физического подключения нескольких сегментов или лучей, обычно с возможностью соединения сетей различных архитектур. Интеллектуальный хаб (Intelligent Hub) имеет специальные средства для диагностики и управления, что позволяет оперативно получать сведения об активности и исправности узлов, отключать неисправные узлы и т. д. Стоимость существенно выше, чем у обычных. Активный хаб (Active Hub) усиливает сигналы, требует источника питания. Peer Hub - хаб, исполненный в виде платы расширения PC, использующей только источник питания PC. Пассивный хаб (Passive Hub) только согласует импедансы линий (в сетях ArCnet). Standalone Hub - самостоятельное устройство с собственным источником питания (обычный вариант). Повторитель (repeater) - устройство для соединения сегментов одной сети, обеспечивающее промежуточное усиление и формирования сигналов.Позволяет расширять сеть по расстоянию и количеству подключенных узлов. Мост (Bridge) - средство передачи пакетов между сетями (локальными), для протоколов сетевого уровня прозрачен. Осуществляет фильтрацию пакетов, не выпуская из сети пакеты для адресатов, находящихся внутри сети, а также переадресацию - передачу пакетов в другую сеть в соответствии с таблицей маршрутизации или во все другие сети при отсутствии адресата в таблице. Таблица маршрутизации обычно составляется в процессе самообучения по адресу источника приходящего пакета. Маршрутизатор (router) - средство обеспечения связи между узлами различных сетей, использует сетевые (логические) адреса. Сети могут находиться на значительном расстоянии, и путь, по которому передается пакет, может проходить через несколько маршрутизаторов. Сетевой адрес интерпретируется как иерархическое описание местоположения узла. Маршрутизаторы поддерживают протоколы сетевого уровня: IP, IPX, X.25, IDP. Мультипротокольные маршрутизаторы (более сложные и дорогие) поддерживают несколько протоколов одновременно для гетерогенных сетей. Brouter (Bridging router) - комбинация моста и маршрутизатора, оперирует как на сетевом, так и на канальном уровне. Основные характеристики маршрутизатора: тип: одно- или многопротокольный, LAN или wAN, Brouter; поддерживаемые протоколы; пропускная способность; типы подключаемых сетей; поддерживаемые интерфейсы (LAN и wAN); количество портов; возможность управления и мониторинга сети. Шлюз (Gateway) - средство соединения существенно разнородных сетей. В отличие от повторителей, мостов и маршрутизаторов, прозрачных для пользователя, присутствие шлюза заметно. Шлюз выполняет преобразование форматов и размеров пакетов, преобразование протоколов, преобразование данных, мультиплексирование. Обычно реализуется на основе компьютера с большим объемом памяти. Примеры шлюзов: Fax: обеспечивает доступ к удаленному факсу, преобразуя данные в факс-формат; E-mail: обеспечивает почтовую связь между локальными сетями. Шлюз обычно связывает MHS, специфичный для сетевой операционной системы с почтовым сервисом по X.400; Internet: обеспечивает доступ к глобальной сети Internet. |
